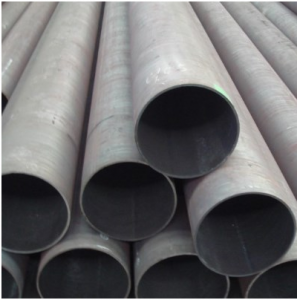

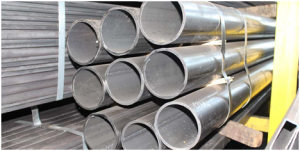

Bešavne cevi

spoljni prečnik D mm debljina zida T, mm
2,3 2,6 2,9 3,2 3,6 4,0 4,5 5,0 5,4 5,6 6,3 7,1 8,0 8,8 10 12,5 16 20 25 28 30 32 36 40 45 50 55 60
podužna masa, kg/m
20 1,00 1,12 1,22 1,33 1,46 1,58 1,72 1,85
21,3 1,08 1,20 1,32 1,43 1,57 1,71 1,86 2,01 2,12
25 1,29 1,44 1,58 1,72 1,90 2,07 2,28 2,47 2,61 2,68 2,91
25,4 1,31 1,46 1,61 1,75 1,94 2,11 2,32 2,52 2,66 2,73 2,97
26,9 1,40 2 1,56 1,72 1,87 2,07 2,26 2,49 2,70 2,86 2,94 3,20
30 1,57 1,76 1,94 2,11 2,34 2,56 2,83 3,08 3,28 3,27 3,68
31,8 1,67 1,87 2,07 2,26 2,50 2,74 3,03 3,30 3,52 3,62 3,96
33,7 1,78 1,99 2,20 2,41 2,67 2,94 3,24 3,54 3,77 3,88 4,26 4,66 5,07
38 2,02 2,27 2,51 2,75 3,05 3,35 3,72 4,07 4,34 4,47 4,93 5,41 5,92
42,4 2,27 2,55 2,82 3,09 3,44 3,79 4,21 4,61 4,93 5,08 5,61 6,18 6,79 7,29
44,5 2,39 2,69 2,98 3,26 3,63 4,00 4,44 4,87 5,21 5,37 5,94 6,55 7,20 7,75 8,51
48,3 2,61 2,93 3,25 3,56 3,97 4,37 4,86 5,34 5,71 5,90 6,53 7,21 7,95 8,57 9,45
51 2,76 3,10 3,44 3,77 4,21 4,64 5,16  5,67 6,07 6,27 6,94 7,69 8,48 9,16 10,10
54 2,93 3,30 3,65 4,01 4,47 4,93 5,49 6,04 5,47 6,68 7,41 8,21 9,08 9,81 10,90 12,80
57 3,10 3,49 3,87 4,25 4,74 5,23 5,83 6,41 6,87 7,10 7,88 8,74 7,95 9,67 10,50 11,60
60,3 3,29 3,70 4,11 4,51 5,03 5,55 6,19 6,82 7,31 7,55 8,39 9,32 10,30 11,20 12,40 14,70
63,5 3,47 3,90 4,33 4,76 5,32 5,87 6,55 7,21 7,74 8,00 8,89 9,88 10,90 11,90 13,20 15,70
70 3,84 4,32 4,80 5,27 5,90 6,51 7,27 8,01 8,86 8,89 9,90 11,00 12,20 13,30 14,80 17,70
73 4,01 4,51 5,01 5,51 6,16 6,81 7,60 8,38 9,00 9,31 10,40 11,50 12,80 13,90 15,50 18,70 22,50
76,1 4,19 4,71 5,24 5,75 6,44 7,11 7,95 8,77 9,42 9,74 10,80 12,10 13,40 14,60 16,30 19,60 23,70 28,00
 82,5 4,55 5,12  5,69 6,26 7,00 7,74 8,66 9,56 10,30 10,60 11,80 13,20 14,70 16,00 17,90 21,60 26,20 31,00
88,9 4,91 5,53 6,15 6,76 7,57 8,38 9,37 10,30 11,10 11,50 12,80 14,30 16,00 17,40 19,50 23,60 29,80 34,00 39,00
101,6 5,63 6,35 7,06 7,77 8,70 9,63 10,80 11,90 12,80 13,30 14,80 16,50 18,50 20,10 22,60 27,50 33,80 40,00 47,00 51,00
108 6,00 6,76 7,52 8,27 9,27 10,30 11,50 12,70 13,70 14,10 15,80 17,70 19,70 21,50 24,20 29,40 36,30 43,40 51,20 55,20 57,70
114,3 6,35 7,16 7,97 8,77 9,83 10,90 12,20 13,50 14,50 15,00 16,80 18,80 21,00 22,90 25,70 31,40 36,80 46,50 55,10 59,60 62,40 64,90
127 7,07 7,98 8,88 9,77 11,00 12,10 13,60 15,00 16,20 16,80 18,80 21,0 23,50 25,70 28,90 35,30 43,80 52,80 62,90 68,40 71,80 75,00 80,80
133 7,41 8,36 9,30 10,20 11,50 12,70 14,30 15,80 17,00 17,60 19,70 22,00 24,70 27,00 30,30 37,10 46,20 55,70 66,60 72,50 76,20 79,70 86,10 91,70
139,7 7,79 8,79 9,78 10,80 12,10 13,40 15,00 16,60 17,90 18,50 20,70 23,20 26,00 28,40 32,00 39,20 48,80 59,00 70,70 77,10 81,20 85,00 92,10 98,40
152,4 8,51 9,61 10,70 11,80 13,20 14,60 16,40 18,20 19,60 20,30 22,70 25,40 29,50 31,20 35,10 43,10 53,80 65,30 78,50 85,90 90,60 95,00 103 111 119
159 8,89 10,00 11,20 12,30 13,80 15,30 17,10 19,00 20,50 21,20 23,70 26,60 29,80 32,60 36,70 45,20 56,40 68,60 82,60 90,50 95,40 100 109 117 127
168,3 9,42 10,60 11,80 13,00 14,60 16,20 18,20 20,10 21,70 22,50 25,20 28,20 31,60 34,60 39,00 48,00 60,10 73,10 88,30 96,90 102 108 117 127 137 146
177,8 9,95 11,20 12,50 13,80 15,50 17,10 19,20 21,30 23,00 23,80 26,60 29,90 33,50 36,70 41,40 51,00 63,80 77,80 94,20 103 109 115 126 136 147 158 167
193,7 10,90 12,30 13,60 15,00 16,90 18,70 21,00 23,30 25,10 26,00 29,10 32,70 36,60 40,10 45,30 55,90 70,10 85,70 104 114 121 128 140 152 165 177 188 198
219,1 12,30 13,90 15,50 17,00 19,10 21,20 23,80 26,40 28,50 29,50 33,10 37,10 41,60 45,60 51,60 63,70 80,10 98,2 120 132 140 148 163 177 193 209 223 235

Mere i podužna masa definisani standardom EN 10220

Tehničke karakteristike proizvoda

Hemijski sastav

Oznaka kvaliteta čelika Klasifikacija Maseni udeo u %
EN
10210-1
EN
10027-2
Način dezoksidacije C
max.
Si
max.
Mn P
max.
S
max.
N
max
S235JRH 1,0039 FF BS 0,17 / 1,4 0,040 0,040 0,009
S355J2H 1,0576 FF QS 0,22 0,55 1,6 0,030 0,030 /



Mehaničke karakteristike

Oznaka kvaliteta čelika Najmanji gornji napon
tečenja ReH, N/mm²
za debljine zida
Zatezna čvrstoća
Rm, Mpa za debljinu zida
Minimalno izduženje A, %min.za debljine zida Najmanja energija
udara KV, J
EN
10210-1
EN
10027-2
Način dezoksidacije ≤16mm >16mm
≤40mm
<3mm ≥3mm
≤40mm
≤40mm Temperatura ˚C J
S235JRH 1,0039 FF 235 225 360 – 510 360-470 24 20 27
S355J2H 1,0576 FF 355 345 510 – 680 470-630 20 -20 27

FF, GF: potpuno umiren čelik; BS: bazični čelik; QS: kvalitetan čelik.
